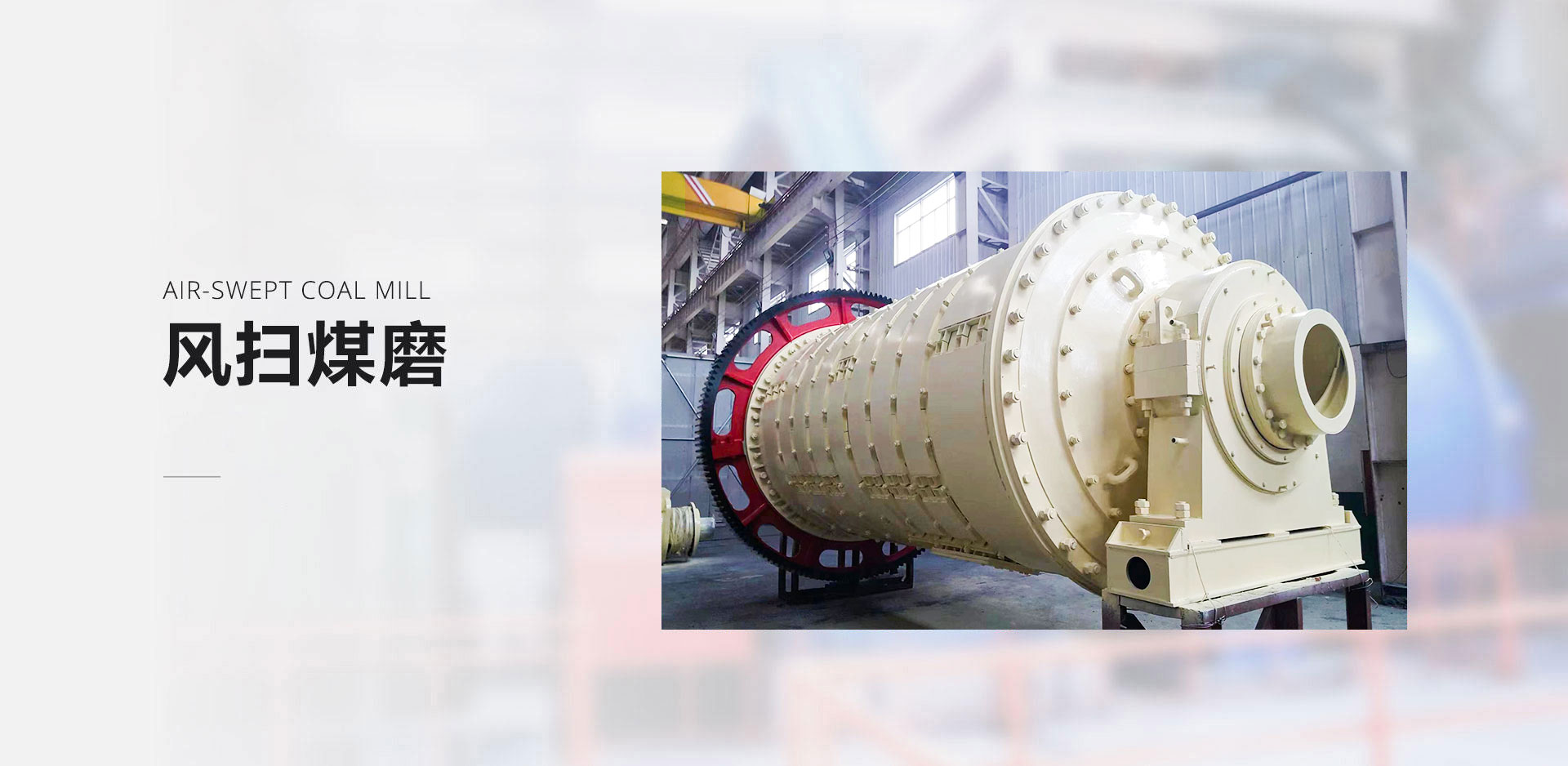

風掃煤磨

優質的產品是我們的核心競爭力

High quality products are our core competitiveness

產品簡介

Product Introduction

風掃煤磨是回轉窯水泥熟料生產的主要設備，同時也適用于火力發電、冶金工業、化學工業、制糖工業等制粉設備系統。

產品優勢和特點

Product Advantage

工作原理


Working Principle

本磨機為邊緣傳動，由電動機通過減速機及大小齒輪帶動磨機傳動。

原煤由喂料設備進入到磨機的進料裝置中，溫度為300℃左右的熱風也通過進風管進入進料裝置，烘干倉內設有特制的揚料板將原煤揚起，使得原煤在此處進行強烈的熱交換而得到烘干，烘干后的煤塊通過設有揚料板的雙層隔倉板進入粉磨倉。

粉磨倉內裝有研磨體（鋼球），煤塊在此倉內被粉碎、研磨成煤粉。在煤塊被粉碎的同時，由專用的引風機經過磨機的出料裝置將已粉碎的煤粉及氣體一同帶出磨機，較粗的顆粒會經過出料裝置的返料螺旋返回到粉磨倉內進行再次粉磨。

Technical parameters

技術參數

規格(直徑×長度)(m) 筒體轉速 (r/min) 研磨體裝載量 (t) 主電動機 (KW) 主減速機
Φ1.7×2.5 24.5 7.5 95 ZD40-8
Φ1.8×(3+1.5) 25 7.8 95 ZD40-10
Φ2.2×3 22 13 180 ZD50-9
Φ2.2×4.4 22.4 19 240 ZD60-11
Φ2.4×(4.5+2) 20.4 20.8 355 ZD70-8
Φ2.4×4.75 20.4 22 280 ZD60-8
Φ2.6×(5.25+2.25) 19.7 28 400 ZDY400
Φ2.8×(5+3) 18.7 32 500 MBY560
Φ2.8×(5.75+2.25) 18.7 34 500 MBY560
Φ3×(6.5+2.5) 18.3 43 630 MBY560
Φ3.2×(6.5+2) 17.08 50 710 MBY630
Φ3.2×(7+2.5) 17.08 55 710 MBY630
Φ3.4×(6+3) 17.47 54 900 MBY800
Φ3.4×(6.5+2.5) 17.47 54 900 JDX-80
Φ3.5×8 17.2 80 1000 MBY800
Φ3.8×(7+2.5) 16.7 75.5 1250 MBY(X)800
Φ3.8×(7.5+3) 16.7 80 1400 JDX-90
Φ3.8×(7.75+3.5) 16.7 85 1400 JDX-90

注：產量根據不同物料，進料粒度等因素其結果將有所不同

定制服務流程

更多型號也可聯系我們，支持定制
