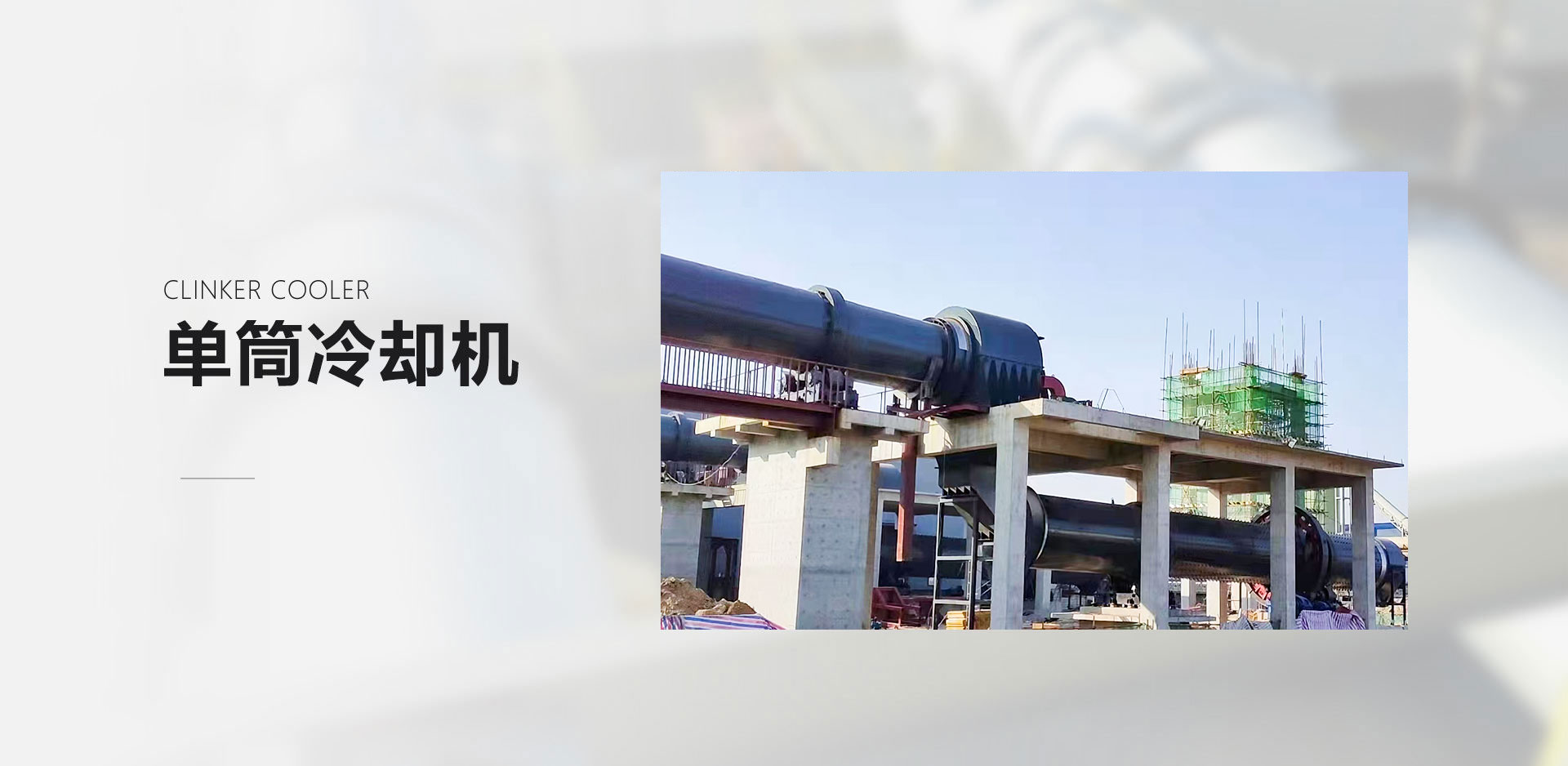

單筒冷卻機

優質的產品是我們的核心競爭力

High quality products are our core competitiveness

產品簡介

Product Introduction

單筒冷卻機是回轉窯系統中重要設備之一，將從回轉窯出來的熟料（1000-1200℃）通過筒體回轉帶動物料與空氣進行充分熱交換，使物料冷卻到（200℃以下），同時提高熟料質量和易磨性，具有結構簡單、運轉率高、操作維護方便等特點。

產品優勢和特點

Product Advantage

工作原理


Working Principle

冷卻機主要由一個與水平成5%的斜度,直徑為1.5米長度為12米的回轉筒體構成。內裝有揚料板。筒體在離兩端2.5米的地方借助于托圈支撐在擋托輪裝置上，低端托圈和擋輪滾動接觸，以阻止其筒體軸向滑動。筒體的回轉是借助于固定在離厲害托圈1米處筒上的大齒圈，通過一套傳動裝置帶動。

熟料在揚料區被多次揚起，并均勻地拋撒，冷卻空氣與熱熟料進行強烈的熱交換。特別是在低溫區，可以通過改善揚料板結構、布置形式以及調整筒體的斜度和轉速，來增加熟料與冷卻空氣的接觸時間，控制熟料的移動速度，使熟料內部的熱量有充足的時間向表面?zhèn)鲗?dǎo)，從而對溫度較低熟料的熱量充分回收。

Technical parameters

技術參數

規格
(直徑×長度) 		生產能力
(t/h) 		安裝斜度
(%) 		主減速機 主電動機
(kw)
Φ1.5×15 2-3 3-5 ZQ500 15
Φ1.5×20 3-4 3-5 ZQ500 15
Φ1.8×18 4-6 3-5 ZQ500 18.5
Φ2.0×22 7-8.5 3-5 ZQ500 22
Φ2.2×18 7-8.5 3-5 ZQ500 22
Φ2.2×22 8-10 3-5 ZQ650 30
Φ2.4×24 12-15 3-5 ZS125 45
Φ2.5×25 15-20 3-5 ZS125 55
Φ2.8×28 16-22 3-5 ZL100 55
Φ3.0×30 20-25 3-5 ZL115 75
Φ3.2×36 28-32 3-5 ZL115 90
Φ3.3×40 32-36 3-5 ZL130 132
Φ3.6×36 35-38 3-5 ZSY450-28 185
Φ4.0×36 50-60 3-5 ZSY450-25 220
Φ4.0×45 60-70 3-5 ZSY450-25 250
Φ4.5×50 70-75 3-5 ZSY500-25 315

定制服務流程

更多型號也可聯系我們，支持定制
